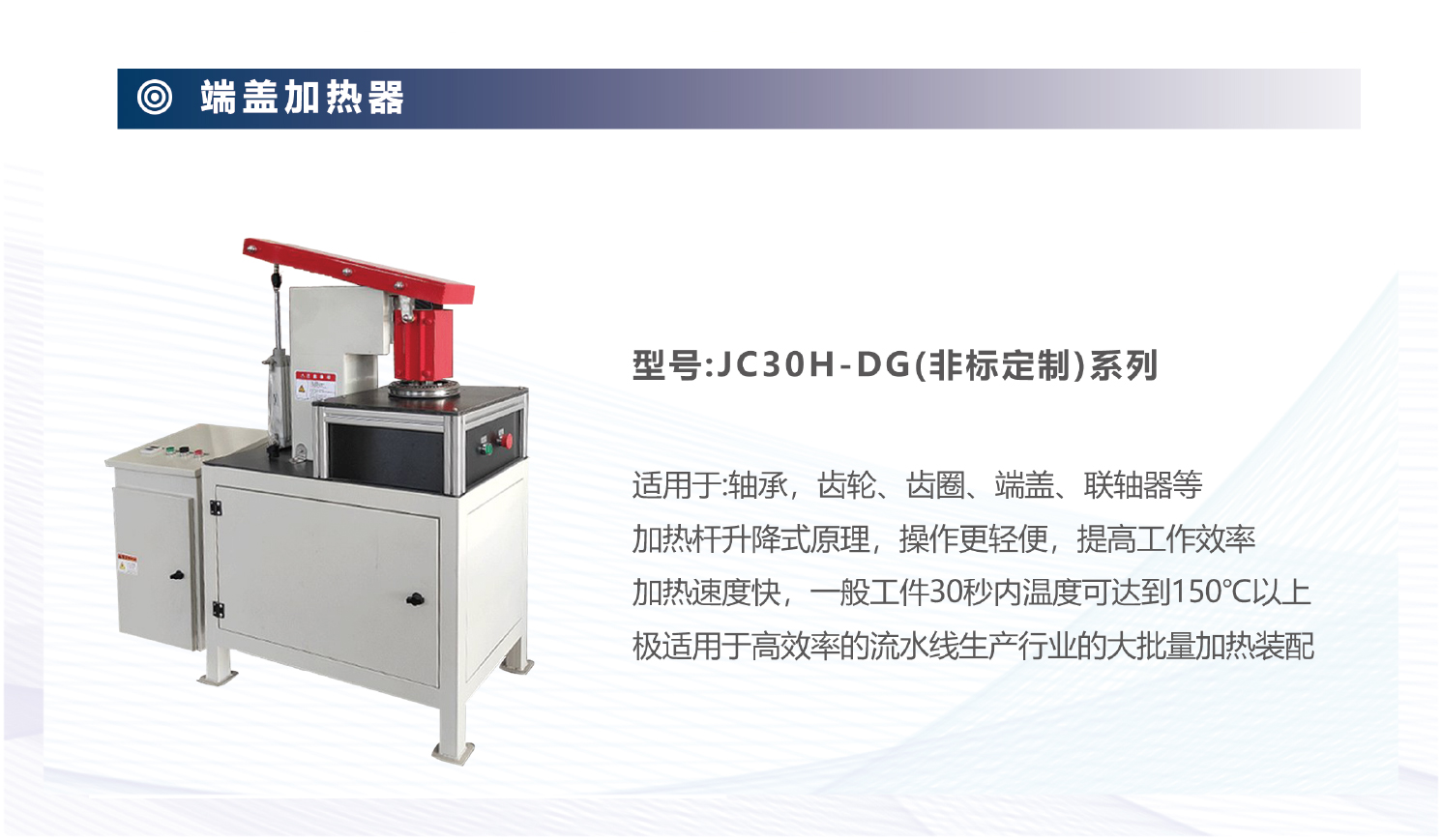

端盖加热器

简要描述：端盖加热器‌是专为电机、泵体、减速机等设备的‌端盖（End Cover）‌热装配设计的专用设备，通过精准加热使端盖内孔膨胀，实现与基座或轴承的过盈配合安装。其核心在于‌快速、均匀加热薄壁环形结构‌，避免变形并确保装配精度（通常要求孔径膨胀量ΔD=过盈量的1.1~1.3倍）...

  • 产品型号：JC30H-DG系列（非标定制）
  • 发布时间：2024-10-30
  • 访  问  量：
产品咨询联系我们

产品展示

product

详细介绍


一、核心设计特点‌

  1. ‌加热方式优化‌：

    • ‌环形感应线圈‌：针对端盖内孔形状设计，线圈间距可调（适配孔径Φ50~1000mm），确保周向均匀加热。
    • ‌多段分区控温‌：将端盖分为3~6个加热区，独立调节功率（如法兰根部加强加热），温差≤±8℃。
    • ‌柔性电阻加热毯‌：适用于非金属端盖（如玻璃钢），最高温度250℃，贴合度误差≤1mm。

  2. ‌自动化定位系统‌：

    • ‌气动胀紧机构‌：自动夹持端盖外缘，自适应不同直径（夹持力50~500N可调）。
    • ‌激光测径反馈‌：实时监测内孔膨胀量，达到目标值后自动停止加热（精度±0.02mm）。
    • ‌翻转机构‌：针对双面端盖，180°翻转加热（耗时≤15秒）。

  3. ‌防变形设计‌：

    • ‌辅助支撑环‌：碳纤维材质，加热时支撑端盖边缘，防止法兰翘曲（变形量≤0.1mm/m）。
    • ‌梯度冷却系统‌：装配后吹扫氮气，控制冷却速率（≤5℃/s），减少残余应力。

‌二、典型应用场景‌

  • ‌电机装配‌：高压电机铸铁端盖（壁厚20~40mm）的轴承室热装。
  • ‌船舶泵体‌：海水泵不锈钢端盖（Φ600mm）的耐腐蚀涂层保护下加热。
  • ‌风电变桨系统‌：铝合金端盖（轻量化设计）的低温加热（≤150℃）。
  • ‌化工设备‌：带密封槽的端盖加热，避免O型圈槽受热变形。

‌三、与传统火焰加热对比‌

‌参数‌‌专用端盖加热器‌‌火焰加热‌
加热均匀性周向温差≤±10℃温差常超±80℃，局部过烧风险
加热速度Φ300mm端盖至200℃需8~12分钟同规格需20~30分钟
变形控制支撑环+温控，变形量≤0.1%变形量≥0.5%，需二次加工
能耗效率0.3~0.6kWh/kg（感应加热）燃气消耗成本高（约2倍）
环保性零排放，噪音≤75dB产生CO₂、NOx，噪音≥90dB

‌四、选型关键参数‌

  1. ‌适配性参数‌：

    • ‌端盖尺寸范围‌：内径Φ50~1200mm，厚度10~100mm。
    • ‌材料兼容性‌：铸铁、碳钢、不锈钢、铝合金（需配置不同频率）。
    • ‌最大重量‌：标准型≤500kg，重型可达2吨（需定制支撑结构）。

  2. ‌性能指标‌：

    • ‌加热功率‌：按端盖质量×0.8kW/kg（铸铁）或×0.5kW/kg（铝）。
    • ‌温度均匀性‌：周向温差≤±10℃，轴向温差≤±15℃。
    • ‌控温精度‌：±3℃（PID+红外反馈）。

  3. ‌智能化功能‌：

    • ‌配方存储‌：预存100种以上端盖加热参数（材质、孔径、过盈量）。
    • ‌远程监控‌：支持IoT接入，实时报警加热异常（如局部超温）。

‌五、操作流程示例（电机端盖装配）‌

  1. ‌装夹定位‌：

    • 机械手抓取端盖放置于胀紧工装，激光对中系统校准（偏差≤0.2mm）。
    • 安装辅助支撑环，锁紧外侧气动夹具。

  2. ‌加热阶段‌：

    • 选择加热模式（铸铁-HT250，目标ΔD=0.15mm），启动多区感应加热。
    • 实时显示温度云图，法兰根部额外增加10%功率补偿散热。

  3. ‌热装配与冷却‌：

    • 内孔膨胀达标后，机械臂抓取端盖至电机壳体，液压推进器5秒内完成装配。
    • 开启梯度冷却：先以2℃/s冷却至100℃，后自然冷却至室温。
