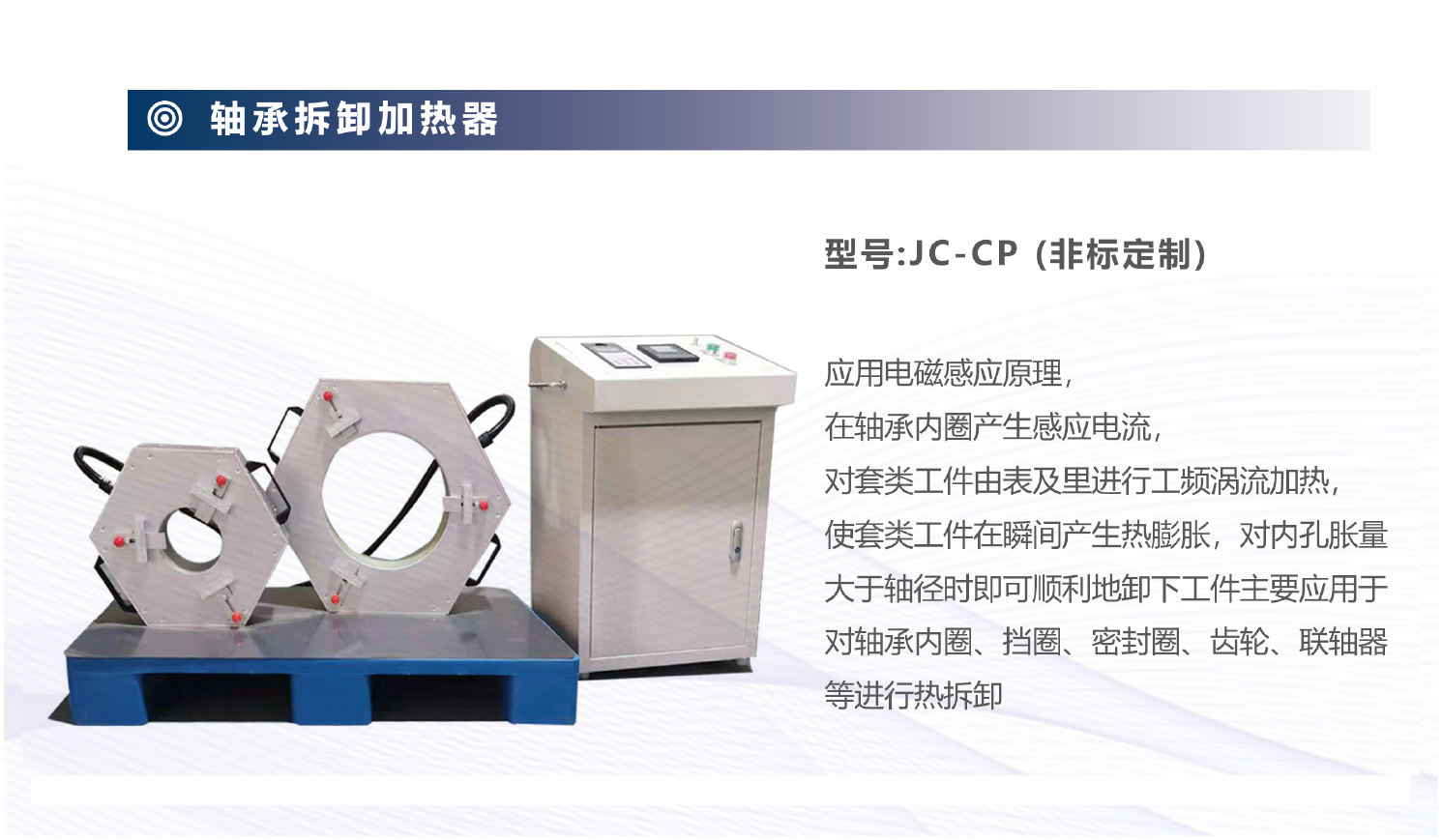

轴承拆卸加热器

简要描述：轴承拆卸加热器‌是一种专为安全、高效拆卸过盈配合轴承设计的设备，通过精准加热轴承内圈或外圈使其膨胀，降低与轴/座孔的结合力，实现无损拆卸。其核心在于‌快速局部加热‌与‌智能过温保护‌，尤其适用于精密设备维修与批量生产线维护...

  • 产品型号：JC-CP（非标定制）
  • 发布时间：2024-10-30
  • 访  问  量：
产品咨询联系我们

产品展示

product

详细介绍


一、核心设计特点‌

  1. ‌精准加热技术‌：

    • ‌感应式加热棒‌：插入轴端直接加热内圈（温度范围50~300℃），适配Φ10~200mm孔径，温控精度±3℃。
    • ‌环形电磁感应器‌：套于轴承外圈加热（直径Φ50~800mm），频率1~5kHz，加热深度2~5mm。
    • ‌红外热成像辅助‌：实时显示轴承温度场，避免局部过热（温差≤±10℃）。

  2. ‌无损拆卸设计‌：

    • ‌液压拔取集成‌：内置50~200kN液压顶出机构，加热至ΔD≥0.1mm时自动启动拆卸。
    • ‌轴向力监测‌：压力传感器实时反馈拔取阻力，超限时触发停机保护（阈值可设）。
    • ‌防滑夹具‌：V型合金钢夹爪，适配锥度轴、花键轴（夹持直径误差±0.5mm）。

  3. ‌安全与环保‌：

    • ‌双回路冷却系统‌：水冷（主回路）+风冷（控制柜），持续工作温度≤45℃。
    • ‌零排放设计‌：无火焰、无烟尘，符合ISO 14001环保标准。
    • ‌紧急回退功能‌：遇卡滞时液压杆自动缩回（响应时间≤0.5秒）。

‌二、典型应用场景‌

  • ‌风电维护‌：主轴轴承（内径Φ200~500mm）的现场拆卸，避免叶片吊装成本。
  • ‌轨道交通‌：列车轮对轴承（外径Φ300mm）的快速换修，节拍≤20分钟/件。
  • ‌精密机床‌：主轴高精度轴承（P4/P2级）的无划痕拆卸。
  • ‌汽车生产线‌：机器人关节轴承（轻量化铝壳）的批量拆卸。

‌三、与传统火焰拆卸对比‌

‌参数‌‌轴承拆卸加热器‌‌火焰加热+机械拉拔‌
加热速度Φ100mm轴承至150℃需3~5分钟同规格需10~15分钟（乙炔）
热影响区局部升温，周边温升≤30℃周边部件温升常超100℃
拆卸成功率≥99%（可控膨胀）约70%~80%（易卡死）
部件损伤风险无表面氧化/变形高频出现划痕、退火软化
操作安全性全封闭作业，无明火风险需持证焊工，火灾隐患高

‌四、选型关键参数‌

  1. ‌机械性能‌：

    • ‌适配轴承尺寸‌：内径Φ10~500mm，外径Φ30~800mm。
    • ‌液压出力范围‌：标准型50~150kN，重型200~500kN。
    • ‌行程/速度‌：液压杆行程≥150mm，伸出速度10~50mm/s。

  2. ‌加热性能‌：

    • ‌加热功率‌：按轴承质量×0.5kW/kg（钢制）计算，常用20~100kW。
    • ‌温升速率‌：≥5℃/s（感应式），红外加热≥2℃/s。
    • ‌温度均匀性‌：周向温差≤±8℃，轴向温差≤±12℃。

  3. ‌智能化功能‌：

    • ‌工艺记忆‌：存储50种以上轴承拆卸参数（含不同过盈量）。
    • ‌远程诊断‌：4G/WiFi联网，实时上传拆卸力-温度曲线。

‌五、操作流程示例（机床主轴轴承拆卸）‌

  1. ‌装夹定位‌：

    • 将主轴竖直固定于工作台，感应加热棒插入轴承内孔。
    • 红外热像仪校准加热区域，避开密封圈/润滑脂位置。

  2. ‌加热与监控‌：

    • 启动梯度加热：先以10℃/s升至120℃，再缓速至目标温度180℃。
    • 实时监测内圈膨胀量，ΔD达0.12mm时自动触发液压顶出。

  3. ‌顶出与冷却‌：

    • 液压系统以30kN初始力缓增，最大压力≤80kN，耗时≤2分钟。
    • 拆卸后启动风冷模块，主轴冷却至50℃以下方可搬运。
